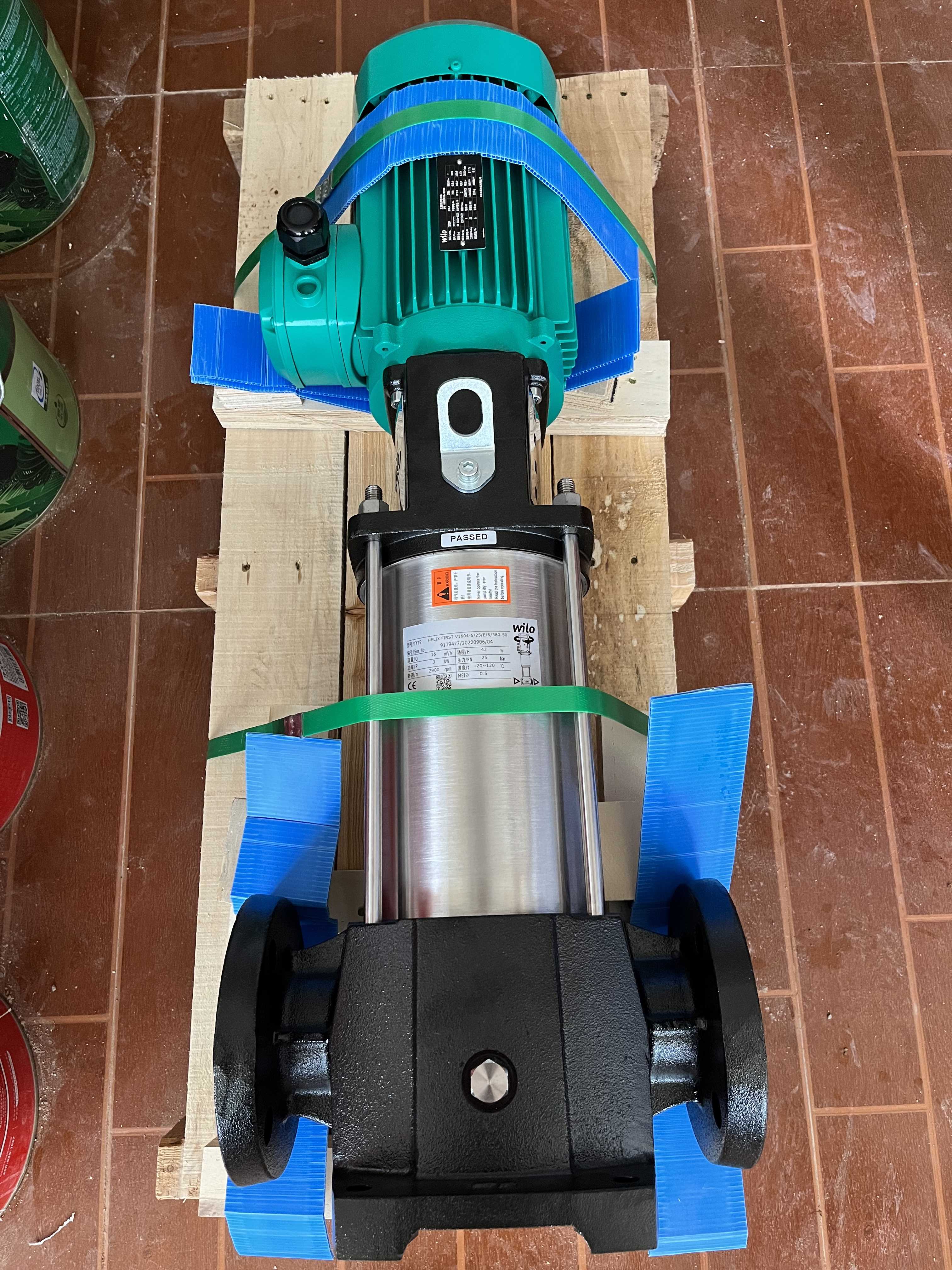

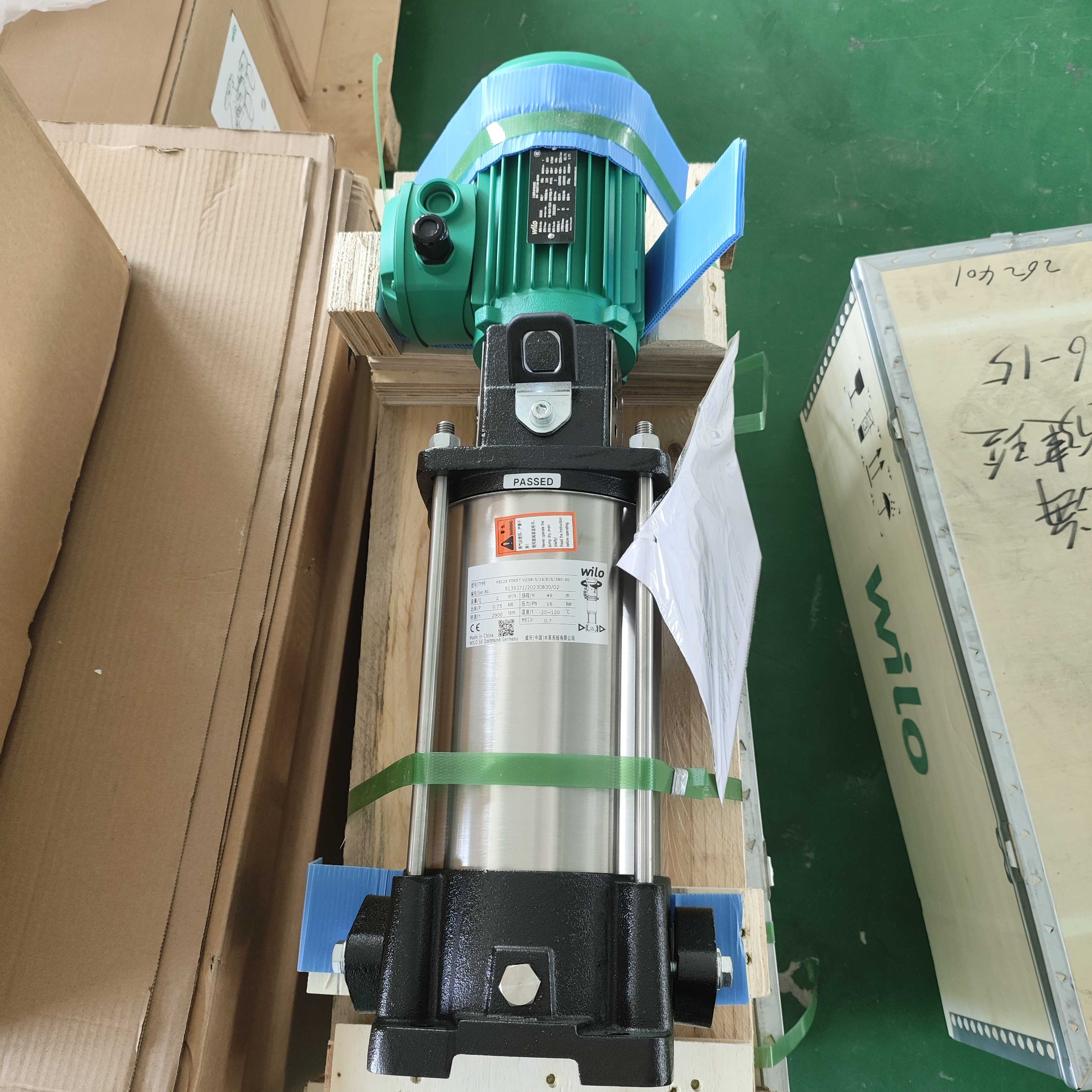

Helix FIRST V立式多级泵
型号代码
|
示例： |
Helix FIRST V 3606/2-5/25/E/KS/400-50 |
|
Helix FIRST V |
串联结构形式的立式高压多级离心泵 |
|
36 |
体积流量，单位：m3/h |
|
06 |
叶轮数量 |
|
2 |
切削过的叶轮的数量 |
|
5 |
水泵材质 |
|
|
5 = 水泵壳体EN-GJL 250（带KTL涂层），水力部件1.4307（AISI 304L） |
|
25 |
最大工作压力，单位：bar |
|
16 = 16 bar + PN 16法兰（≤ 16 m³/h：椭圆法兰） |
|
|
25 = 25 bar + PN 25法兰 |
|
|
30 = 30 bar + PN 40法兰 |
|
|
E |
密封类型E = EPDM |
|
K |
集装式机械密封 |
|
S |
联轴器护罩与水泵的进水和出水连接在一条线上。 |
|
400 |
连接电压，单位：V |
技术数据
- 电气连接：3~400 V ± 10%, 50 Hz
- 介质温度范围：-30 °C至+120 °C
- 最大工作压力：16、25或30 bar
- 防护等级：IP55
- 最大环境温度：-15 °C 至 +50 °C
- Helix FIRST V 2 – 16:PN 16带椭圆法兰，PN 25/PN 40带兼容的圆法兰，符合ISO 2531和ISO 7005标准
- Helix FIRST V 22 – 52：PN 16/PN 25/PN 40 圆法兰，符合 ISO 2531 和 ISO 7005 标准
材料
- 叶轮、蜗壳和导向叶片装置由1.4307（AISI 304L）或1.4401（AISI 316）不锈钢制成
- 水泵壳体由EN-GJL 250制成（带KTL涂层）
- 轴采用不锈钢 1.4057(AISI 304L) 制成
- 机械密封 1.4404(AISI 316L) 下方的套筒
- O 形圈由 EPDM 制成
- 外套筒由不锈钢 1.4301(AISI 304) 制成
类型
- 可根据要求针对特定条件调整水泵（例如电机保护、电机能效等级 IE4、Wilo-Helix 水泵经过 VdS 认证、ATEX、扩展环境温度范围）。
出厂状态
- 多级高压离心泵 Helix FIRST V
- 安装及操作说明
- Helix FIRST V 2 – 16（结构型式 PN 16 带椭圆法兰）：铸铁配对法兰配有相应的螺钉、螺母和密封垫
