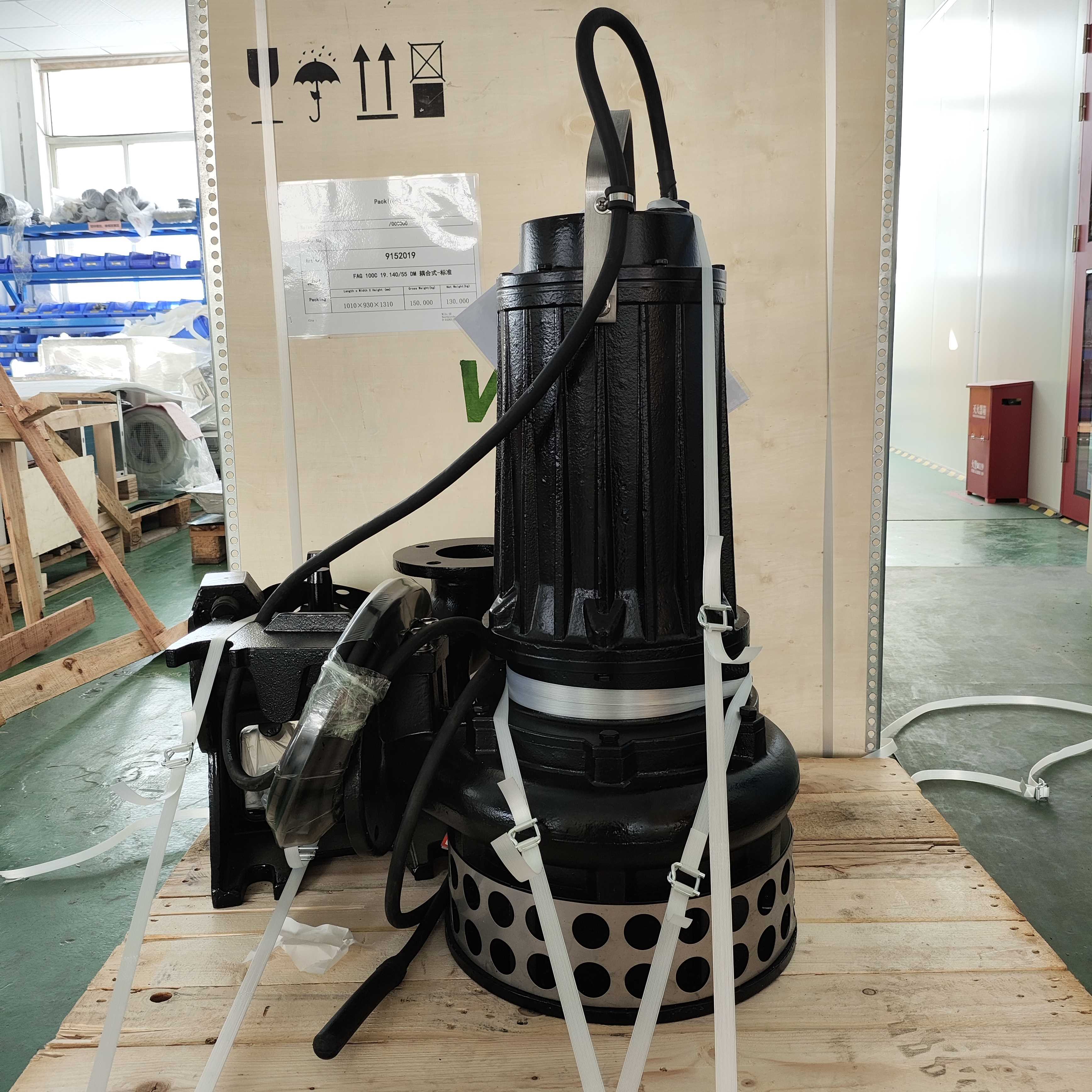

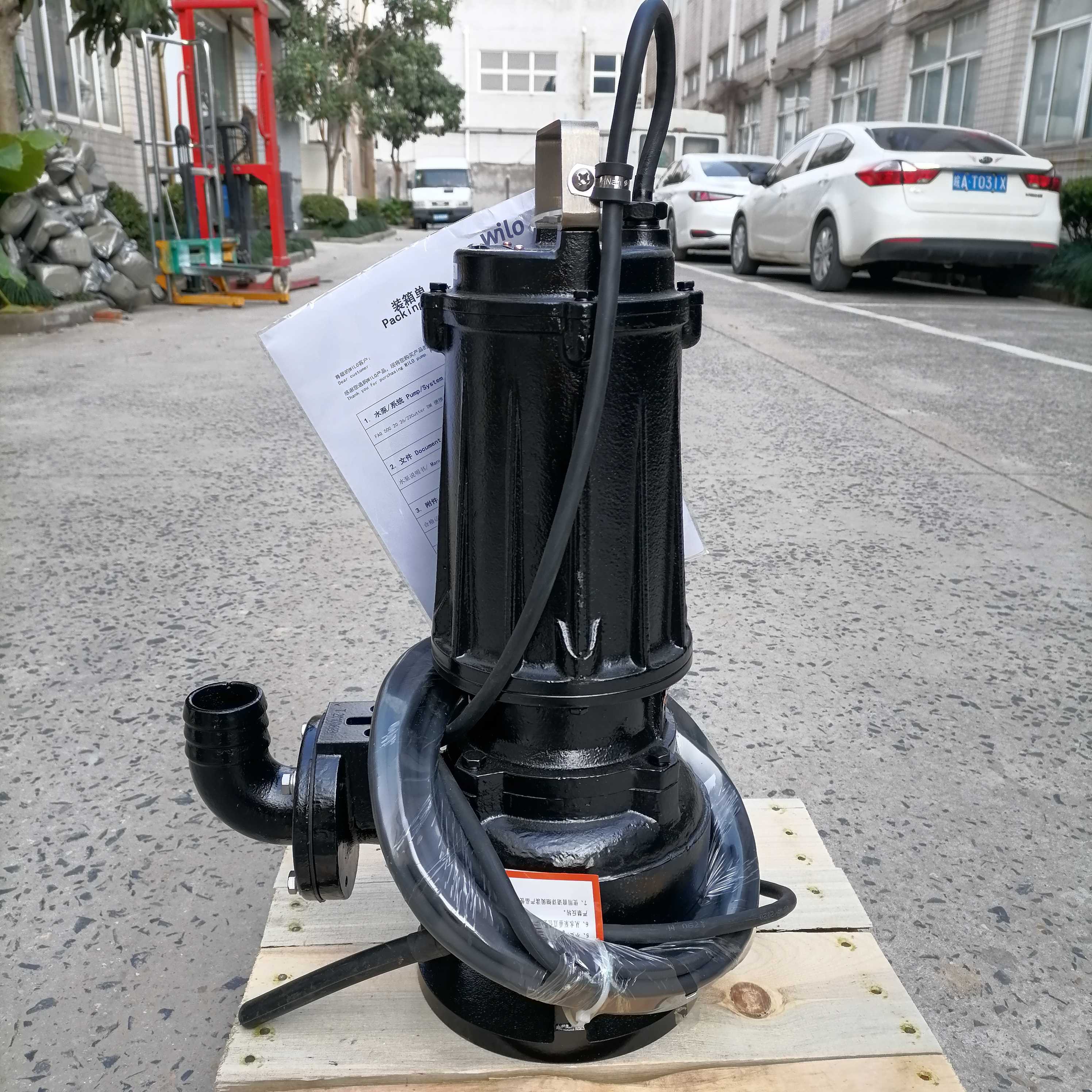

FAG潜污泵

应用

FAG 系列产品是在市政，建筑和部分工业领域中的废水，污水，地表水和清水输送的理想产品。

设备/功能

过热保护：功率≤4kW 的水泵自带双金属温度传感器，功率≥5.5kW 的水泵标配热敏电阻PTC。

泄漏保护：功率≥5.5kW 的水泵均在电机腔和油室配备泄漏传感器，用于探测电机内部是否有液体渗入。油室泄漏传感器用于外部介质渗入油室过多时报警，防止外部介质侵入电机。如果油室泄漏传感器失灵，外部介质渗入电机，则电机腔渗漏传感器报警，停运电机，保护电机不会受潮烧毁。

通过控制柜，来实现电泵缺相、过载、欠压及短路的保护。

型号代码

技术数据

电源：1~230 V, 50 Hz 或 3~380 V, 50 Hz

安装方式：湿式

工作模式：S1

防护等级：IP68

绝缘等级：F

液体温度：0 °C 至 +40 °C

PH 值：6 至9

泵送液体的密度：最大不超过1100 kg/m3

电缆长度：标准10米

材料

叶轮：铸铁HT250,不锈钢304

泵壳:铸铁 HT250,不锈钢304

轴：不锈钢20Cr13

电机壳：铸铁HT250，不锈钢304（0.45kW, 0.75kW）

轴封：双端面机械密封+ 骨架油封；单端面机械密封（两套）

类型

闭式叶轮

水泵配有闭式叶轮，能广泛运用于建筑与工业的排水作业。叶轮主要由铸铁制成，不仅为性能提供保障，而且延长了叶轮的使用寿命。功率≤7.5kW 的泵，可选配铰刀装置，铰刀装置采用高铬不锈钢材质，用于铰切长纤维、长形固体污物，防止水泵堵塞。

短转轴设计

较短的转轴设计可以显著的避免轴偏转，从而使得密封件和轴承寿命延长，并保持低震动和安静运行。

重载荷球轴承

采用高质量的终身免维护润滑轴承，所有滚珠轴承预注润滑油，确保使用期内无需再对其进行润滑。

双重轴封系统

双重轴封系统位于润滑油室内，确保水泵运行期间不会出现故障。

冷却系统

功率≥11kW 的水泵，可选配自带水循环冷却系统的电机，可用于干式安装或水位很低的情况。

出厂状态

水泵

安装及操作维护说明书

附件

耦合装置

地脚螺栓紧固件

导轨

吊链

调试

安装方式：湿式）

工作模式：S1

设备用于输送常规的未经处理的水和废水；

运行过程中，电机部分露出液面不超过1/2。30kW 以上的水泵允许电机部分长时间露出水面运行，但水泵必须在最低运行水位以上工作；

输送介质的最大密度是1050kg/m3；

输送介质的最大粘度是1 × 106 m2/s；

介质的PH 值为6~9；

输送介质的最高温度是40℃；

悬浮的颗粒最大直径需在水泵可通过最大颗粒直径范围之内，当介质含有柔性纤维时，纤维长度最长允许25~400mm( 不同泵型有不同允许值)，污水进水池应设置拦污栅，滤除粗大污物。
