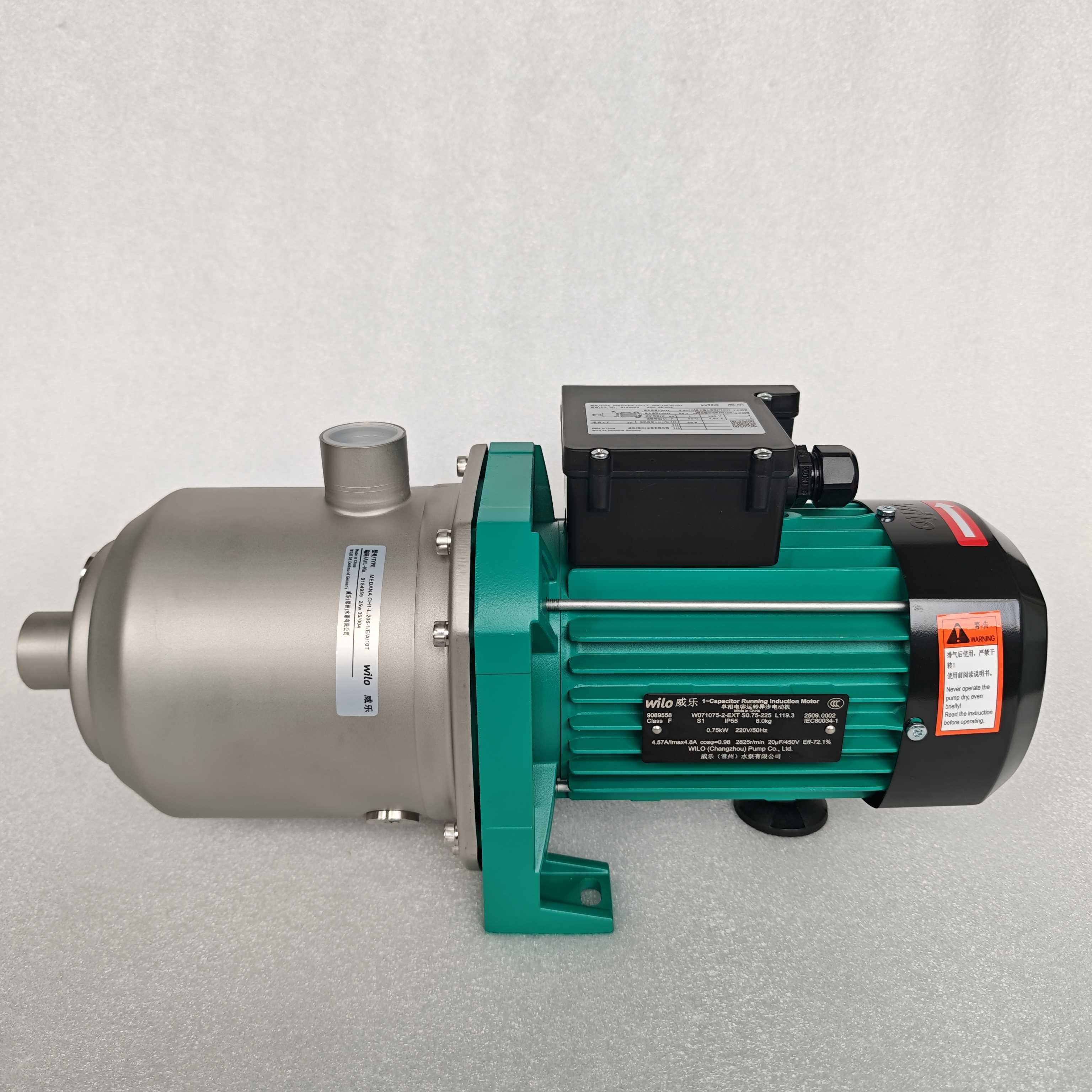

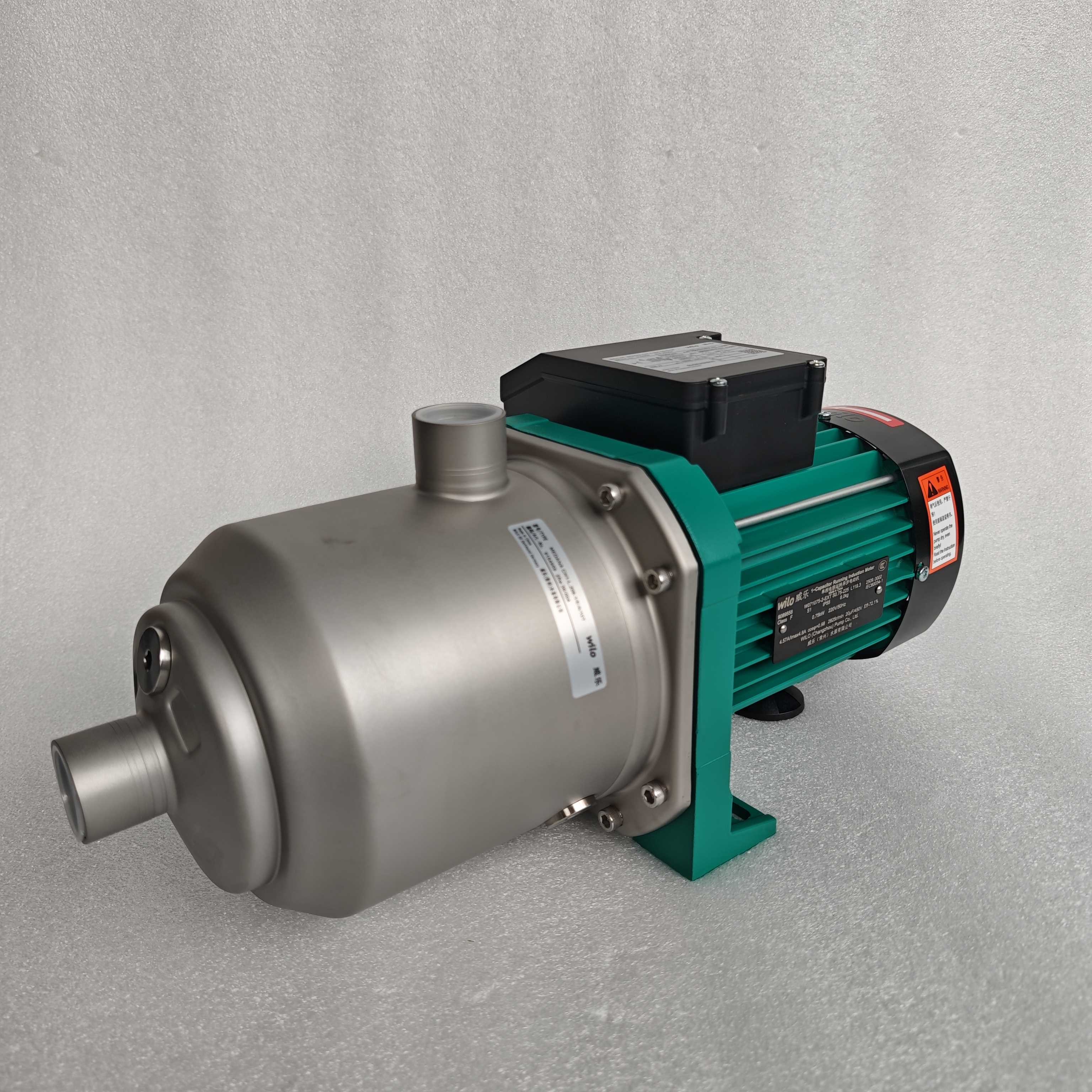

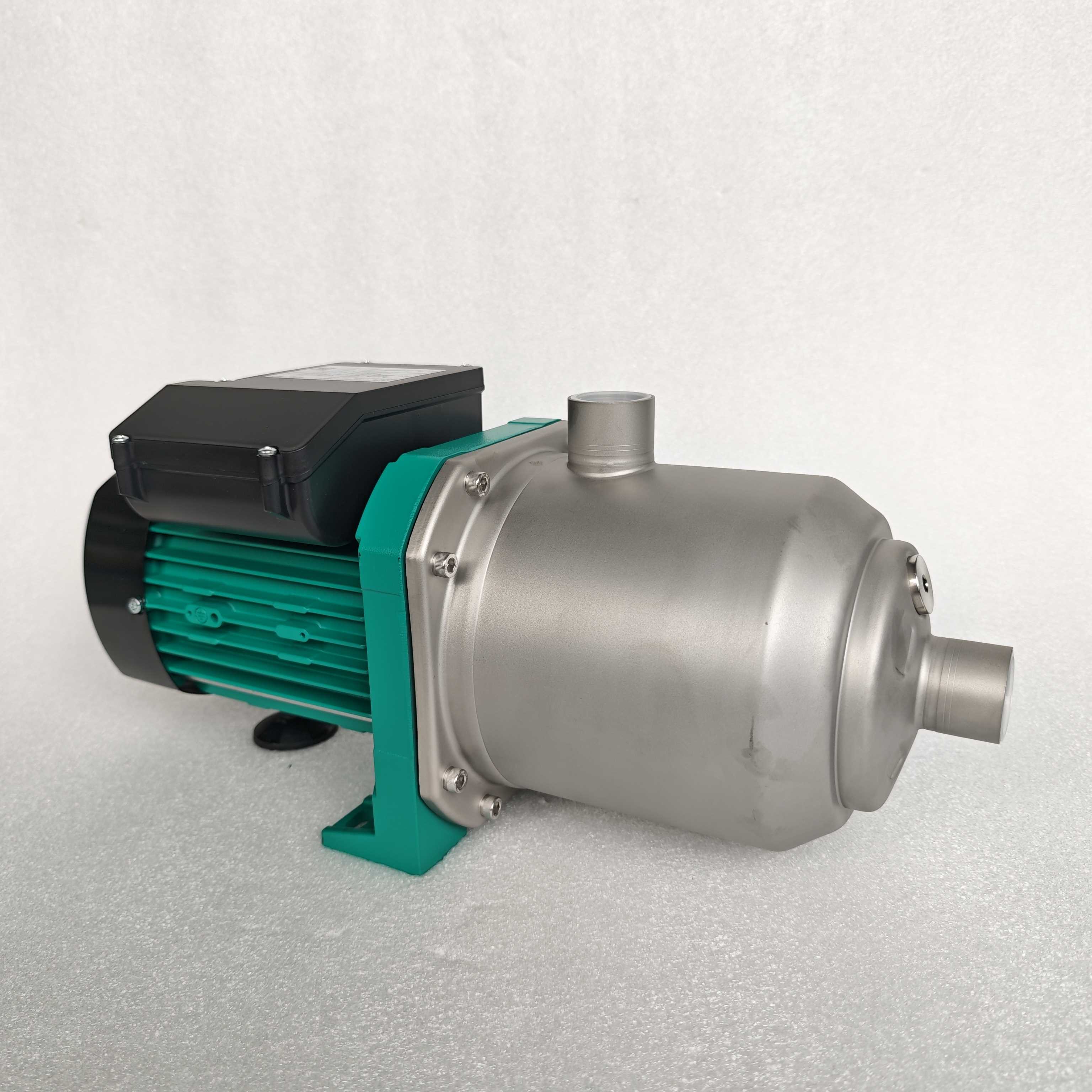

Medana CH1-L卧式多级离心泵
结构
不带自吸的卧式多级水泵
应用
- 供水和升压
- 灌溉系统
- 工业流程
设备/功能
- 不锈钢水泵采用单元组合结构形式
- 螺纹连接
- 单相或三相交流电机
- 内置电机热保护的单相交流电机（带自动重启功能）
型号代码
|
示例： |
Wilo-MEDANA CH1-L.202-1/E/A/10T/QQ |
|
MEDANA |
地面泵的产品名称 |
|
CH |
商用卧式 |
|
1 |
系列等级（1 = 入门，3 = 标准，5 = 高端） |
|
L |
长轴 |
|
2 |
单头泵的额定流量[m³/h] |
|
02 |
单头泵级的数量 |
|
1 |
1 = AISI 304 |
|
2 = AISI 316L |
|
|
E |
E = EPDM 密封垫 |
|
A |
A = 频率50 Hz / 单相 / 230 V |
|
B = 频率60 Hz / 单相 / 220 V |
|
|
C = 频率60 Hz / 单相 / 230 V |
|
|
D = 频率50 Hz / 三相 / 400 V |
|
|
E = 频率50 Hz / 三相 / 230 – 400 V |
|
|
F = 频率60 Hz / 三相 / 220 – 380 V |
|
|
G = 频率60 Hz / 三相 / 265 – 460 V |
|
|
I = 频率60 Hz / 三相 / 460 V |
|
|
10 |
额定压力 (bar) |
|
T |
T = 螺纹接口 |
|
N = 接管螺母 |
|
|
P = 唯特利接口 |
|
|
|
Q7型机械密封 |
技术数据
- 电源连接：1~230 V (±10 %), 50 Hz
- 电源连接：3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
- 介质温度：-20 至 + 120 °C (EPDM)，-20 至 + 90 °C (FKM)
- 最大工作压力：10 bar
- 最大进水口压力：6 bar
- 防护等级：IPX5
- 管接头的公称直径：从G1″至G2″，取决于规格
材料
- 叶轮、级间室和水泵壳体采用 1.4301/1.4404 不锈钢制成
- 轴 1.4301 或 1.4404 不锈钢
- EPDM/FKM（氟橡胶）密封垫
- 机械密封：EPDM 结构形式：B 碳/碳化硅，FKM 结构：B 碳/碳化硅
- 轴承，碳化钨/氧化铝
- 水泵支脚，铝
出厂状态
- 水泵
- 安装及操作说明
